مقدمه

تلویزیون‌های مدرن LED و LCD بخش جدایی‌ناپذیری از زندگی دیجیتال امروز ما هستند. کیفیت تصویر این نمایشگرها به عوامل متعددی وابسته است، اما بدون شک یکی از مهم‌ترین مؤلفه‌ها، سیستم بک‌لایت (Backlight) یا نور پس‌زمینه است. این بخش، مسئول روشن‌کردن کریستال‌های مایع (در LCD) و ایجاد روشنایی کلی تصویر است. اگر بخواهیم تصویر واقعی، درخشان و با کنتراست دقیق به‌دست آوریم، باید عملکرد سیستم بک‌لایت را به‌صورت عمیق و فنی درک کنیم.

>> خرید بک لایت 49h1800

درک درست از بک‌لایت، تنها محدود به تعمیرکاران یا مهندسان الکترونیک نیست؛ بلکه برای تولیدکنندگان، طراحان سیستم‌های تصویری و حتی کاربران حرفه‌ای نیز اهمیت دارد. در این مقاله قصد داریم ساختار، نحوه عملکرد، انواع درایورها، چگونگی کنترل نور و تکنولوژی‌های نوین توزیع یکنواخت نور را از دیدی کاملاً فنی و تحلیلی بررسی کنیم.

ساختار کلی بک‌لایت در تلویزیون‌های LED و LCD

تفاوت بک‌لایت در LCD و LED

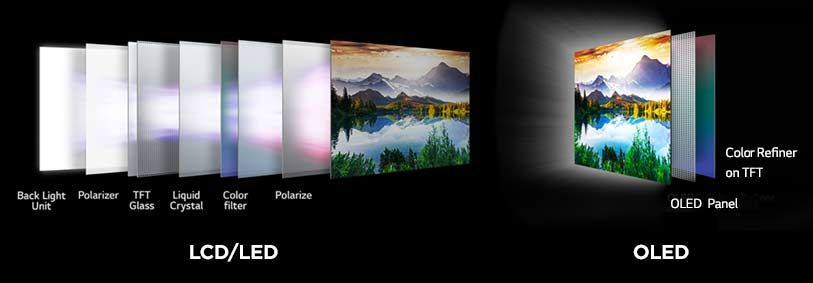

در تلویزیون‌های LCD، نمایشگر از کریستال‌های مایع تشکیل شده است که خودشان نور تولید نمی‌کنند. بنابراین برای نمایش تصویر، نیاز به منبع نوری در پشت پنل وجود دارد. این منبع نوری همان بک‌لایت است.
در ابتدا از لامپ‌های CCFL (Cold Cathode Fluorescent Lamp) برای نوردهی استفاده می‌شد، اما با پیشرفت فناوری، این سیستم جای خود را به LEDها داد. LEDها نه‌تنها بازدهی بالاتری دارند، بلکه امکان کنترل دقیق‌تری روی شدت نور و مصرف انرژی فراهم می‌کنند.

اجزای اصلی بک‌لایت

یک سیستم بک‌لایت معمولاً از چند بخش کلیدی تشکیل شده است:

1. منبع نور (LEDها یا CCFLها)
2. صفحه پخش‌کننده نور (Light Guide Plate)
3. دیفیوزر (Diffuser)
4. صفحه منشوری (Prism Sheet)
5. بازتاب‌دهنده (Reflector)
6. برد یا مدار درایور

هرکدام از این اجزا نقش خاصی در هدایت و کنترل نور دارند. LEDها نور خام تولید می‌کنند و این نور توسط دیفیوزر و منشور پخش می‌شود تا سطحی یکنواخت و بدون هاله بر روی کل صفحه نمایش ایجاد گردد. بازتاب‌دهنده نیز از هدررفت نور جلوگیری می‌کند و شدت روشنایی را افزایش می‌دهد.

محل قرارگیری بک‌لایت

محل قرارگیری بک‌لایت در طراحی‌های مختلف متفاوت است:

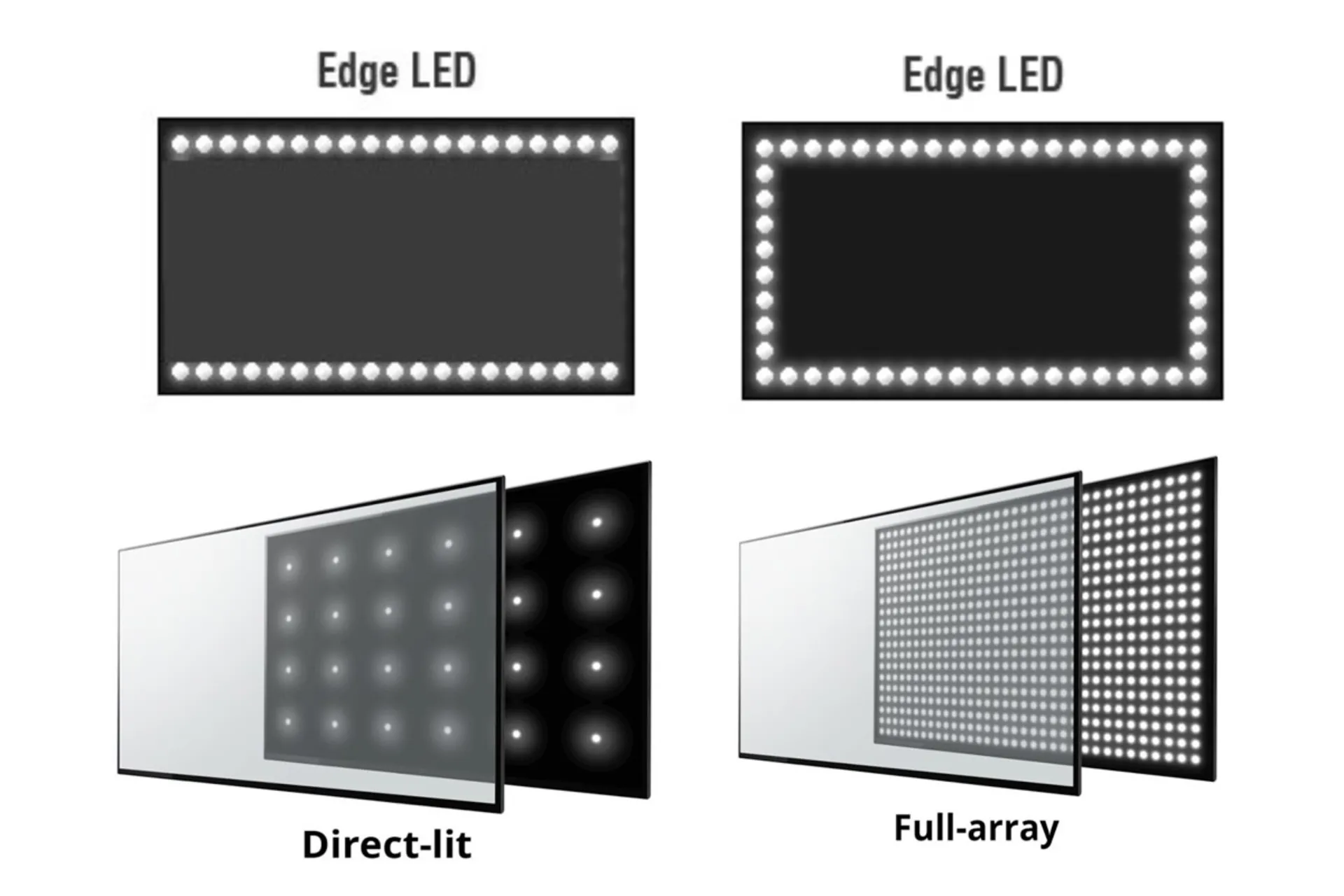

• در مدل‌های Edge-lit، LEDها در لبه‌های پنل نصب می‌شوند و نور از طریق صفحات نوری پخش می‌شود.
• در مدل‌های Direct-lit یا Full Array، LEDها به‌صورت شبکه‌ای در سراسر پشت پنل قرار دارند.
  نوع دوم کنترل ناحیه‌ای نور (Local Dimming) را ممکن می‌سازد و کنتراست بسیار بهتری ارائه می‌دهد.

مدارات درایور بک‌لایت و عملکرد آن‌ها

وظیفه اصلی مدار درایور

مدار درایور بک‌لایت وظیفه دارد ولتاژ و جریان لازم برای روشن‌کردن LEDها یا لامپ‌های فلورسنت را تأمین کند. این بخش از مهم‌ترین اجزای سیستم است، زیرا پایداری و طول عمر LEDها مستقیماً به عملکرد صحیح درایور بستگی دارد.
درایور باید بتواند جریان را به‌صورت دقیق کنترل کند، زیرا نوسان در جریان باعث افت کیفیت تصویر و حتی سوختن LEDها می‌شود.

انواع درایور در تلویزیون‌ها

در تلویزیون‌های مختلف، بسته به نوع پنل و طراحی مهندسی، از مدل‌های متفاوتی از درایور استفاده می‌شود:

1. درایور جریان ثابت (Constant Current Driver): رایج‌ترین نوع درایور که جریان یکنواختی برای هر رشته LED تأمین می‌کند.
2. درایور ولتاژ ثابت (Constant Voltage Driver): بیشتر در سیستم‌های ساده‌تر یا نور پس‌زمینه‌ی Edge-lit استفاده می‌شود.
3. درایورهای هوشمند با کنترل PWM: این نوع درایورها از سیگنال‌های مدولاسیون پهنای پالس برای کنترل دقیق روشنایی بهره می‌برند و در مدل‌های پیشرفته‌تر LED TV کاربرد دارند.

ساختار داخلی درایور بک‌لایت

یک درایور بک‌لایت معمولاً از بخش‌های زیر تشکیل می‌شود:

• مبدل DC-DC یا بوست کانورتر برای افزایش ولتاژ ورودی
• مدار کنترل جریان
• مدار حفاظت از اضافه‌ولتاژ و اضافه‌جریان
• سیستم فیدبک برای پایش عملکرد LEDها

درایورهای حرفه‌ای امروزی معمولاً دارای میکروکنترلر داخلی هستند که میزان نور هر ناحیه از صفحه را بر اساس تصویر در حال نمایش تنظیم می‌کنند. این قابلیت به اصطلاح «Adaptive Dimming» یا «Dynamic Backlight Control» نامیده می‌شود.

سیستم‌های کنترل شدت نور و PWM در بک‌لایت

مفهوم کنترل شدت نور (Dimming)

کنترل شدت نور یکی از ویژگی‌های مهم در تلویزیون‌های مدرن است که هم برای صرفه‌جویی در مصرف انرژی و هم برای بهبود کیفیت تصویر استفاده می‌شود. در واقع، در صحنه‌هایی با روشنایی کم، سیستم بک‌لایت می‌تواند شدت نور را کاهش دهد تا هم تصویر واقعی‌تر به نظر برسد و هم طول عمر LEDها افزایش یابد.
این فرآیند معمولاً به‌صورت خودکار و با استفاده از الگوریتم‌های تشخیص روشنایی تصویر انجام می‌شود. در تلویزیون‌های هوشمندتر، حتی سنسور نوری محیط هم در تصمیم‌گیری شدت بک‌لایت دخالت دارد.

مدولاسیون پهنای پالس (PWM)

PWM یا Pulse Width Modulation یکی از متداول‌ترین روش‌های کنترل نور در سیستم‌های بک‌لایت است. در این روش، ولتاژ ثابت حفظ می‌شود اما مدت‌زمان روشن بودن LED در هر چرخه تغییر می‌کند. هر چه پهنای پالس بیشتر باشد، درخشش LED بالاتر می‌رود.
PWM به‌دلیل دقت بالا و بازدهی مناسب، در اکثر تلویزیون‌های LED مورد استفاده قرار می‌گیرد. البته اگر فرکانس PWM پایین باشد، ممکن است باعث ایجاد پدیده‌ای به نام Flicker (سوسو زدن) شود که چشم انسان به‌ویژه در محیط تاریک آن را احساس می‌کند.

کنترل ناحیه‌ای نور (Local Dimming)

در تلویزیون‌های Full Array LED، سیستم بک‌لایت به چند ناحیه (Zone) تقسیم می‌شود. هر ناحیه می‌تواند به‌صورت مستقل کنترل شود تا در صحنه‌های تاریک، بخش‌هایی از بک‌لایت خاموش یا کم‌نور شوند. این تکنیک باعث افزایش چشمگیر کنتراست و عمق رنگ سیاه می‌شود.
برای مثال، اگر تصویری از آسمان شب در حال نمایش باشد، LEDهای نواحی تاریک تقریباً خاموش و فقط نواحی مربوط به ستارگان روشن خواهند ماند. این فناوری یکی از کلیدهای اصلی ارتقای کیفیت تصویر در تلویزیون‌های LED نسل جدید است.

تفاوت درایورهای خطی و سوئیچینگ

درایورهای خطی (Linear Drivers)

درایورهای خطی بر اساس افت ولتاژ برای تنظیم جریان کار می‌کنند. این نوع درایورها مدار ساده‌تری دارند و معمولاً در نمایشگرهای کوچک‌تر یا بک‌لایت‌های کم‌قدرت‌تر به کار می‌روند.
مزیت آن‌ها در عملکرد بدون نویز و سادگی طراحی است، اما عیب بزرگ‌شان بازده پایین و تولید گرمای زیاد است. چون انرژی اضافی به‌صورت گرما تلف می‌شود، در پروژه‌هایی که مصرف بهینه انرژی اهمیت دارد، درایورهای خطی گزینه‌ی مناسبی نیستند.

>> خرید بک لایت 43LH

درایورهای سوئیچینگ (Switching Drivers)

درایورهای سوئیچینگ یا مبدل‌های DC-DC از سوئیچ‌های ترانزیستوری (مانند MOSFET) برای تبدیل ولتاژ استفاده می‌کنند. این نوع درایورها با بهره‌گیری از تکنیک‌های سوئیچینگ فرکانس بالا، بازدهی بسیار بالایی دارند.
درایورهای سوئیچینگ معمولاً در تلویزیون‌های بزرگ با تعداد زیاد LED استفاده می‌شوند، زیرا می‌توانند جریان‌های بالا را با اتلاف توان بسیار کمتر کنترل کنند.
البته طراحی و فیلترینگ مناسب برای جلوگیری از نویز و تداخل الکترومغناطیسی (EMI) در این نوع درایورها بسیار مهم است.

مقایسه دو نوع درایور

• بازده: سوئیچینگ بالاتر از خطی
• پیچیدگی طراحی: خطی ساده‌تر
• گرما: درایور خطی گرم‌تر
• هزینه ساخت: خطی ارزان‌تر
• پایداری نوری: هر دو در صورت طراحی درست، بسیار پایدار

در تلویزیون‌های LED امروزی، درایورهای سوئیچینگ با کنترل دیجیتال ترجیح داده می‌شوند، چون ضمن کاهش مصرف انرژی، امکان کنترل هوشمند نور در نواحی مختلف را فراهم می‌کنند.

کنترل دیجیتال و هوشمند در بک‌لایت

نقش میکروکنترلر در سیستم بک‌لایت

در بسیاری از مدل‌های جدید، یک میکروکنترلر مرکزی وظیفه دارد با توجه به اطلاعات تصویر، نور پس‌زمینه را در هر لحظه تنظیم کند. این کنترل می‌تواند به‌صورت لحظه‌ای و در سطح پیکسل یا ناحیه انجام شود.
میکروکنترلر داده‌های مربوط به روشنایی تصویر را از پردازنده اصلی تلویزیون دریافت کرده و بر اساس آن، سیگنال PWM متناسب را به درایور بک‌لایت ارسال می‌کند. این کار باعث هماهنگی دقیق بین تصویر و نور پس‌زمینه می‌شود.

الگوریتم‌های کنترل هوشمند

در سیستم‌های هوشمندتر، الگوریتم‌هایی مانند Adaptive Contrast و Dynamic Dimming وجود دارند که سطح روشنایی را به‌صورت پویا تنظیم می‌کنند.
این الگوریتم‌ها معمولاً از داده‌های آماری تصویر (Histogram) برای تعیین میزان روشنایی استفاده می‌کنند. نتیجه آن است که در صحنه‌های تاریک، بک‌لایت کاهش یافته و در صحنه‌های روشن، شدت نور افزایش پیدا می‌کند، بدون آنکه تعادل رنگ‌ها از بین برود.

مزایای کنترل دیجیتال

• افزایش طول عمر LEDها
• کاهش مصرف برق
• جلوگیری از سوختگی پیکسل‌ها
• بهبود جزئیات در مناطق تاریک و روشن

توزیع یکنواخت نور در بک‌لایت

اهمیت یکنواختی نور

یکی از مهم‌ترین شاخص‌های کیفیت در سیستم‌های بک‌لایت، یکنواختی توزیع نور در سراسر سطح پنل است. اگر نور به‌صورت غیر یکنواخت پخش شود، نقاط روشن‌تر یا تیره‌تر در تصویر مشاهده خواهد شد که به آن “Clouding” یا “Hot Spot” گفته می‌شود.
برای جلوگیری از این مشکل، مهندسان نوری از ترکیب صفحات راهنمای نور (LGP)، دیفیوزر و لایه‌های منشوری استفاده می‌کنند تا فوتون‌های نوری به‌طور همگن در سطح پنل پراکنده شوند.

عملکرد صفحه راهنمای نور (Light Guide Plate)

LGP یا صفحه راهنمای نور، معمولاً از جنس آکریلیک شفاف است و وظیفه دارد نور خروجی از LEDها را به‌صورت افقی در کل پنل پخش کند. درون این صفحه الگوهای خاصی از نقاط میکروسکوپی وجود دارد که مسیر عبور نور را تنظیم می‌کنند.
طراحی دقیق این نقاط و تراکم آن‌ها نقش اساسی در کیفیت نوری دارد. معمولاً در نواحی دور از منبع نور، تراکم نقاط بیشتر می‌شود تا تعادل نوری برقرار گردد.

نقش دیفیوزر و لایه منشوری

دیفیوزر لایه‌ای است که نور عبوری از LGP را پخش کرده و از ایجاد سایه یا لکه جلوگیری می‌کند. در بالای دیفیوزر، معمولاً دو یا سه لایه منشوری قرار می‌گیرند که نور را به‌صورت عمودی‌تر و متمرکزتر به سمت پنل LCD هدایت می‌کنند.
به‌عبارتی، دیفیوزر وظیفه پخش نور و منشور وظیفه جهت‌دهی آن را دارد. هماهنگی بین این دو لایه تعیین‌کننده میزان درخشش و یکنواختی تصویر نهایی است.

بازتاب‌دهنده (Reflector)

در پایین‌ترین بخش سیستم بک‌لایت، صفحه‌ای بازتابی وجود دارد که نور برگشتی از لایه‌های بالا را دوباره منعکس می‌کند. جنس این لایه معمولاً از پلی‌استر سفید با روکش آلومینیومی است.
وظیفه آن، جلوگیری از اتلاف نور و افزایش راندمان کلی سیستم است. در طراحی‌های حرفه‌ای، زاویه و بافت سطح بازتاب‌دهنده طوری تنظیم می‌شود که بیشترین نور به سمت صفحه پخش شود.

چالش‌های نوری و مهندسی در طراحی بک‌لایت

مشکل Clouding و Light Bleed

یکی از مشکلات رایج در تلویزیون‌های LED، پدیده‌ی Clouding یا Bleeding است. در این حالت، نور در نواحی خاصی از صفحه بیش از حد دیده می‌شود و تصویر یکنواختی خود را از دست می‌دهد.
علت اصلی این مشکل معمولاً فشردگی بیش‌ازحد لایه‌های نوری یا کیفیت پایین دیفیوزر است. در مدل‌های Edge-lit، چون نور از لبه‌ها وارد می‌شود، توزیع غیرهمگون بسیار محتمل‌تر است.

افت شدت نور در طول زمان

با گذشت زمان، LEDها به‌دلیل حرارت و استهلاک، شدت نور خود را از دست می‌دهند. این پدیده “Lumen Degradation” نام دارد.
برای جبران آن، مدار درایور معمولاً با الگوریتمی موسوم به Current Compensation شدت جریان را به‌مرور افزایش می‌دهد تا خروجی نوری در سطح مطلوب باقی بماند.

حرارت و تهویه نوری

گرمای تولیدشده در ناحیه بک‌لایت یکی از عوامل مهم افت کارایی است. در طراحی‌های صنعتی، استفاده از هیت‌سینک‌های آلومینیومی، پوشش‌های خنک‌کننده و تهویه دقیق باعث پایداری بیشتر نور می‌شود.
در تلویزیون‌های با ضخامت کم، چالش دفع حرارت بزرگ‌تر است، زیرا فضای تهویه کمتر و تراکم LEDها بیشتر است.

تحلیل اپتیکی در طراحی بک‌لایت

مدل‌سازی نوری

در فرآیند طراحی بک‌لایت، مهندسان از نرم‌افزارهای شبیه‌سازی اپتیکی مانند LightTools یا TracePro استفاده می‌کنند تا رفتار نور در لایه‌ها را تحلیل کنند.
این مدل‌سازی‌ها به پیش‌بینی چگونگی توزیع روشنایی، بازده کل و نقاط ضعف احتمالی کمک می‌کنند.
به‌عنوان مثال، تغییر زاویه LEDها یا فاصله بین آن‌ها می‌تواند به‌صورت شبیه‌سازی شده بررسی شود تا از بروز سایه جلوگیری گردد.

مواد و پوشش‌های نوری

کیفیت مواد مورد استفاده در لایه‌های نوری تأثیر مستقیم بر کارایی دارد. آکریلیک خالص برای LGP، پلی‌کربنات با پوشش مات برای دیفیوزر و فیلم‌های منشوری از جنس PET با پوشش نانویی از رایج‌ترین گزینه‌ها هستند.
در طراحی‌های پیشرفته‌تر، از پوشش‌های ضد UV برای افزایش عمر نوری سیستم استفاده می‌شود.

بهینه‌سازی بازده نور

مهندسان برای افزایش بهره‌وری نور در سیستم بک‌لایت، چند راهکار کلیدی را به‌کار می‌برند:

• کاهش تلفات نوری با بازتاب‌دهنده‌های چندلایه
• استفاده از LEDهای با راندمان بالا و زاویه پرتو دقیق
• بهینه‌سازی ضخامت دیفیوزر و الگوی نقاط LGP
• کنترل دقیق فاصله بین لایه‌ها

بهینه‌سازی این عوامل باعث می‌شود تا حداکثر نور خروجی با حداقل مصرف توان حاصل شود، که این موضوع در طراحی تلویزیون‌های کم‌مصرف بسیار حیاتی است.

نوآوری‌های جدید در سیستم‌های بک‌لایت

فناوری Mini-LED

در سال‌های اخیر، فناوری Mini-LED تحولی بزرگ در سیستم‌های بک‌لایت ایجاد کرده است. در این روش، به‌جای استفاده از چند صد LED، از هزاران LED کوچک‌تر در پشت پنل استفاده می‌شود.
این ساختار، کنترل بسیار دقیق‌تری بر نواحی روشن و تاریک تصویر فراهم می‌کند و عمق سیاهی را به شکل قابل توجهی افزایش می‌دهد.
Mini-LEDها معمولاً در ترکیب با سیستم‌های Local Dimming بسیار پیشرفته کار می‌کنند و باعث می‌شوند که کنتراست، روشنایی و یکنواختی نور در بالاترین سطح خود قرار گیرد.

فناوری Quantum Dot

فناوری نقاط کوانتومی (Quantum Dot) در حقیقت بخشی از سیستم نوری تلویزیون است که بین لایه بک‌لایت و فیلتر رنگی LCD قرار می‌گیرد.
این نقاط با جذب نور آبی LED و تبدیل آن به طیف رنگی دقیق‌تر، باعث بهبود گستره رنگ (Color Gamut) می‌شوند. در واقع، بک‌لایت LED به کمک QD می‌تواند رنگ‌های بسیار زنده‌تر و واقعی‌تری تولید کند.
در ترکیب Mini-LED با QD، تلویزیون‌ها به سطحی نزدیک به کیفیت OLED از نظر نمایش رنگ و روشنایی می‌رسند، با این تفاوت که دوام بالاتر و هزینه تولید پایین‌تری دارند.

جمع‌بندی نهایی

سیستم بک‌لایت قلب تپنده‌ی تلویزیون‌های LED و LCD است. بدون آن، تصویر تنها مجموعه‌ای از پیکسل‌های تاریک خواهد بود. عملکرد دقیق مدار درایور، کیفیت طراحی نوری، و هماهنگی بین لایه‌های اپتیکی همگی نقشی تعیین‌کننده در نتیجه نهایی دارند.

در این مقاله بررسی کردیم که چگونه مدارات درایور با کنترل جریان و ولتاژ، عملکرد LEDها را پایدار نگه می‌دارند. سپس به سراغ روش‌های کنترل شدت نور مانند PWM و Local Dimming رفتیم که نقش مهمی در کیفیت تصویر و مصرف انرژی دارند.
در بخش‌های بعدی، ساختار فیزیکی بک‌لایت، توزیع یکنواخت نور و مشکلات رایج مانند Clouding و Bleeding را تحلیل کردیم و در نهایت با فناوری‌های جدید مانند Mini-LED و QD آشنا شدیم.

درک ساختار بک‌لایت نه‌تنها برای تعمیرکاران و طراحان مدار اهمیت دارد، بلکه برای مصرف‌کنندگان حرفه‌ای نیز کلیدی است، زیرا می‌توانند بر اساس ویژگی‌های نوری و نوع درایور، تلویزیونی متناسب با نیاز خود انتخاب کنند.

سوالات متداول درباره بک‌لایت تلویزیون‌های LED و LCD

بک‌لایت در تلویزیون چه نقشی دارد؟

بک‌لایت منبع اصلی روشنایی در تلویزیون‌های LCD و LED است. این سیستم نور را از پشت پنل تأمین می‌کند تا کریستال‌های مایع بتوانند تصویر را قابل‌دیدن کنند.

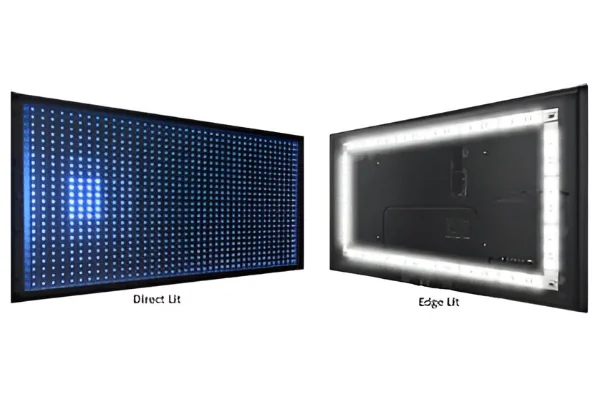

تفاوت بک‌لایت Edge-lit و Direct-lit چیست؟

در مدل Edge-lit، LEDها در لبه‌های پنل قرار دارند و نور از طریق صفحات نوری پخش می‌شود. در حالی که در مدل Direct-lit، LEDها به‌صورت شبکه‌ای در پشت کل صفحه چیده شده‌اند که باعث افزایش کنتراست و کنترل دقیق‌تر نور می‌شود.

چرا برخی تلویزیون‌ها دچار هاله نور (Clouding) می‌شوند؟

علت اصلی Clouding ناهماهنگی در پخش نور است. این موضوع می‌تواند به‌دلیل کیفیت پایین دیفیوزر، فشار بیش از حد روی پنل، یا طراحی غیربهینه‌ی مسیر نوری رخ دهد.

آیا می‌توان شدت نور بک‌لایت را تنظیم کرد؟

بله، گرمای بیش از حد باعث افت نور، تغییر رنگ و کاهش عمر LED می‌شود. به همین دلیل طراحی حرارتی مناسب اهمیت زیادی دارد.

طول عمر کدام بیشتر است؟

در بیشتر موارد، بک‌لایت‌های Direct-Lit عمر طولانی‌تری دارند، زیرا گرما به‌صورت یکنواخت پخش می‌شود و LEDها تحت فشار حرارتی کمتری هستند.

آیا می‌توان نور بک‌لایت را تنظیم کرد؟

بله، در هر دو سیستم امکان تنظیم شدت نور وجود دارد. در مدل‌های پیشرفته‌تر، این کنترل به‌صورت خودکار با توجه به محتوای تصویری انجام می‌شود.

کدام نوع برای بازی یا تماشای فیلم بهتر است؟

تلویزیون‌های Direct-Lit با فناوری Local Dimming برای محتوای سینمایی و بازی‌های ویدئویی مناسب‌ترند، چون کنتراست و جزئیات نوری بیشتری ارائه می‌دهند.
