در دل هر تلویزیون مدرن، بخشی وجود دارد که اگرچه اغلب دیده نمیشود، اما نقش اساسی در خلق تصاویری روشن، زنده و دقیق دارد؛ این بخش همان بک لایت است. بک لایت در واقع منبع نوری تلویزیونهای LCD و LED است که تمام رنگها و جزئیات تصویری از آن جان میگیرند. اما این قطعه حیاتی چگونه تولید میشود؟ چه مراحلی از طراحی تا کنترل کیفیت را طی میکند تا در نهایت به خانههای ما برسد؟ در این مقاله، به سفری از خط تولید کارخانه تا مرحله استفاده در تلویزیون خواهیم رفت تا با تمام جزئیات تولید و کنترل کیفیت بک لایت آشنا شویم.
فرآیند تولید بک لایت با طراحی آغاز میشود. در این مرحله، مهندسان مشخصات فنی مانند اندازه، شدت روشنایی، زاویه پخش نور، مصرف انرژی و عمر مفید را تعیین میکنند. نوع تلویزیون (مانند LED، QLED یا Mini LED) نیز در انتخاب ساختار بک لایت نقش تعیینکننده دارد.
مواد خام مورد استفاده در بک لایت شامل دیودهای نوری (LED)، لایههای پخشکننده نور (Diffuser Sheets)، ورقهای هدایتکننده نور (Light Guide Plate) و فریمهای آلومینیومی یا پلاستیکی است. کیفیت هرکدام از این مواد تأثیر مستقیم بر عملکرد نهایی دارد. به عنوان مثال، LEDهای با راندمان بالا علاوه بر روشنایی بهتر، گرمای کمتری تولید میکنند و عمر طولانیتری دارند.

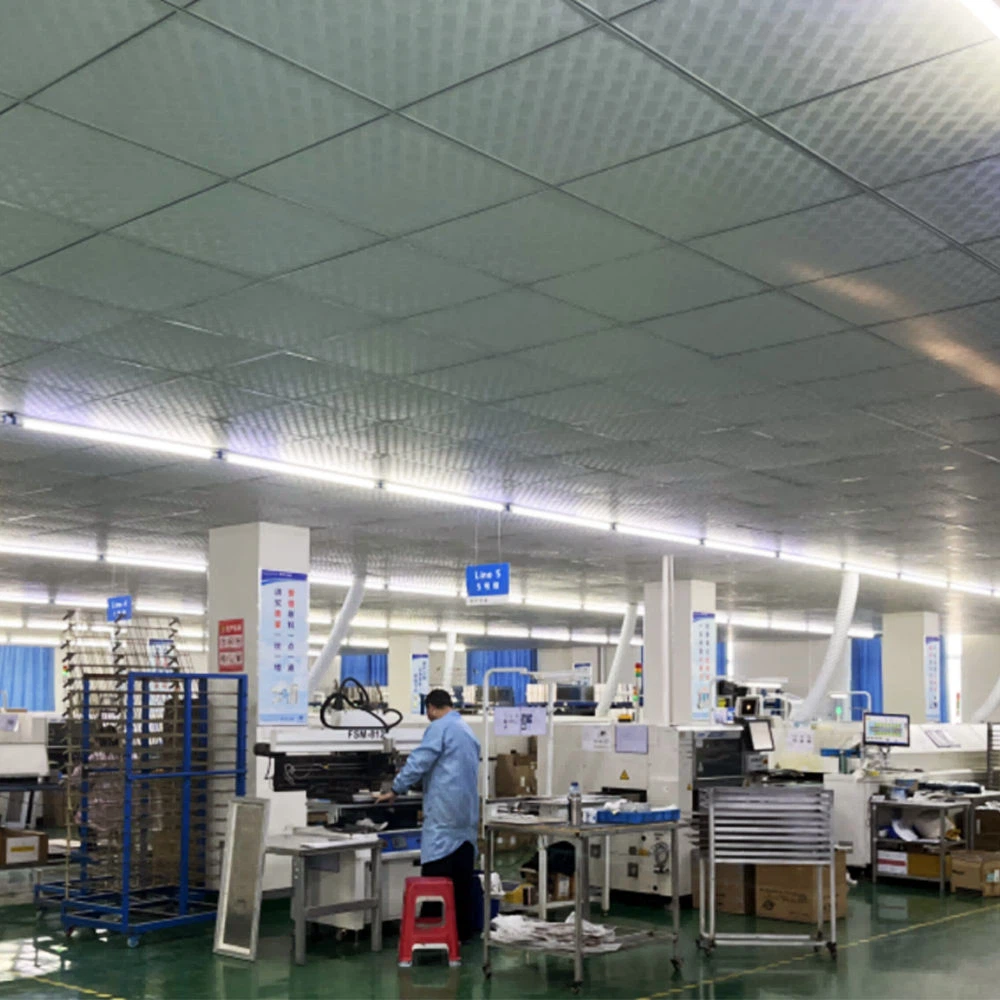

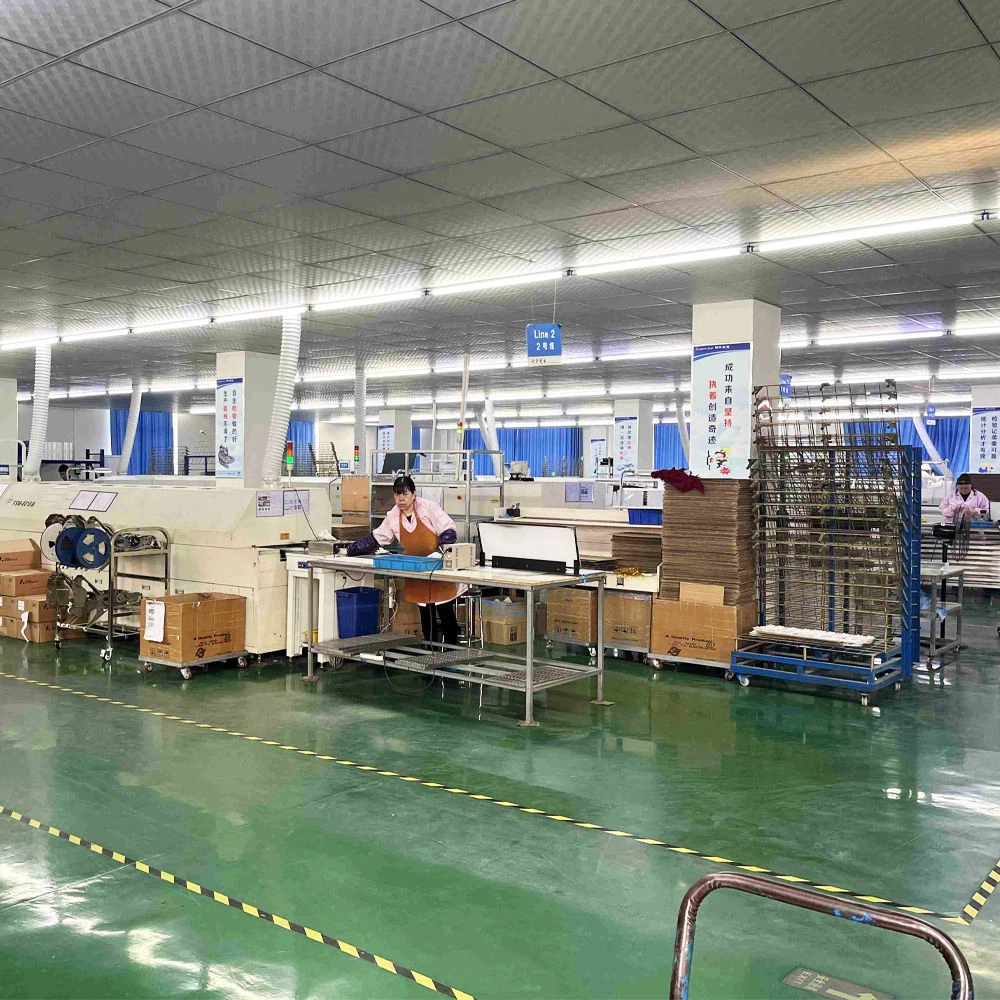

در اولین گام عملی، LEDها روی بردهای مخصوص (PCB) با دقت بالا نصب میشوند. این مرحله با دستگاههای خودکار انجام میشود تا موقعیت هر LED دقیق و فاصلهها یکسان باشد. حتی کوچکترین خطا در زاویه نصب میتواند یکنواختی نور را مختل کند.
پس از نصب، بردهای LED روشن میشوند تا یکنواختی نور، شدت روشنایی و سلامت دیودها بررسی شود. اگر حتی یکی از LEDها دچار نقص باشد، در همین مرحله شناسایی و جایگزین میشود.
روی LEDها چندین لایه نوری نصب میشود تا نور به طور یکنواخت در سراسر صفحه پخش شود. این لایهها شامل صفحات هدایتکننده نور (LGP)، لایه پخشکننده (Diffuser Film) و صفحات بازتابدهنده (Reflector Sheet) هستند. ترتیب و کیفیت نصب این لایهها نقش تعیینکنندهای در یکنواختی و شدت نور دارد.
در این مرحله، تمام اجزا درون قاب فلزی یا پلاستیکی قرار میگیرند و با چسبها یا بستهای مخصوص ثابت میشوند. قاب علاوه بر حفاظت از قطعات داخلی، به پخش حرارت و جلوگیری از ورود گرد و غبار کمک میکند.
>> خرید بک لایت 50k4300
پس از مونتاژ نهایی، بک لایتها وارد مرحله تست نور میشوند. در این مرحله، دستگاههای نوری مخصوص شدت روشنایی (Luminance) را در نقاط مختلف صفحه اندازهگیری میکنند. هدف این است که اختلاف شدت نور بین روشنترین و تاریکترین نقاط از مقدار مشخصی تجاوز نکند. اگر این تفاوت زیاد باشد، تصویر تلویزیون در آینده ناهمگون به نظر میرسد.
یکی از عوامل کلیدی در کیفیت بک لایت، پایداری آن در دماهای بالا و پایین است. در کارخانه، بک لایتها در اتاقهای آزمایشی با دمای کنترلشده از منفی ۲۰ تا مثبت ۶۰ درجه سانتیگراد آزمایش میشوند تا اطمینان حاصل شود که LEDها در همه شرایط محیطی عملکرد مطلوب دارند.
در این مرحله، بک لایتها به مدت چندین ساعت به صورت مداوم روشن میمانند. این تست طولانیمدت به مهندسان اجازه میدهد تا رفتار LEDها در گذر زمان را بررسی کنند. اگر نوری کمرنگ شود یا دمای عملکرد از حد مجاز بالاتر رود، نمونه مردود اعلام میشود.
دقت رنگ یکی از شاخصهای حیاتی کیفیت بک لایت است. در این تست، رنگ نور خروجی از بک لایت با استانداردهای دمای رنگ (معمولاً ۶۵۰۰ کلوین) مقایسه میشود تا از توازن بین رنگهای سرد و گرم اطمینان حاصل گردد. بک لایتهایی که نورشان بیش از حد آبی یا زرد باشد، از خط تولید خارج میشوند.
برای اینکه نور تولیدشده توسط بک لایت به طور یکنواخت از پنل عبور کند، در مرحله کالیبراسیون، زاویه قرارگیری صفحات نوری تنظیم میشود. این کار با استفاده از دستگاههای لیزری و حسگرهای دقیق انجام میگیرد تا حتی کسری از میلیمتر خطا نیز از بین برود.
هر پنل LCD دارای ویژگی نوری خاص خود است. برای مثال، پنلهای IPS نسبت به VA نور بیشتری نیاز دارند تا روشنایی یکسانی ارائه دهند. در کارخانه، مهندسان با استفاده از نرمافزارهای مخصوص شدت نور هر مدل بک لایت را دقیقاً با نوع پنل هماهنگ میکنند.
در آخرین مرحله، بک لایتهای نصبشده روی تلویزیونها وارد اتاقهای شبیهسازی میشوند. در این فضاها شرایط واقعی خانه (روشنایی روز، تاریکی شب و تغییر دما) بازسازی میشود تا عملکرد نور در موقعیتهای مختلف سنجیده شود.
برای اطمینان از ایمنی، تلویزیونهای حاوی بک لایت تحت آزمایش ولتاژ ناگهانی قرار میگیرند. این تست مشخص میکند که آیا مدار تغذیه و LEDها میتوانند نوسانات برق شهری را تحمل کنند یا نه.
یکی از مراحل نهایی، بررسی میزان بازتاب نور محیط از صفحه تلویزیون است. در این مرحله، پوشش ضد بازتاب (Anti-Glare Coating) روی لایه بیرونی تست میشود تا اطمینان حاصل گردد که نور محیط در کیفیت تصویر اختلال ایجاد نکند.
>> خرید بک لایت 43LH
پس از گذر از مراحل کنترل کیفیت، بک لایتها آماده بستهبندی میشوند. هر بک لایت در پوششهای ضدالکتریسیته ساکن (ESD Bags) قرار میگیرد تا از آسیب ناشی از جریانهای الکتریکی یا رطوبت محافظت شود. این بستهها معمولاً در جعبههای چندلایه مقوایی با فومهای ضربهگیر چیده میشوند تا در مسیر حمل آسیبی نبینند.
روی هر بسته، شماره سریال، تاریخ تولید، مشخصات فنی و نام اپراتور ثبت میشود. این اطلاعات در پایگاه داده کارخانه ذخیره میشود تا در صورت بروز مشکل در آینده، منبع دقیق تولید و خط تولید قابل ردیابی باشد. این مرحله بخشی از سیستم ردیابی کیفی جهانی (Quality Traceability) است که در برندهای معتبر رعایت میشود.
در کارخانههای تولید تلویزیون، بک لایتها به پنلهای LCD متصل میشوند. این کار در محیطهای کاملاً تمیز (Clean Room) انجام میشود تا هیچ گرد و غباری بین لایههای نوری قرار نگیرد. هر ذره گرد و غبار میتواند به شکل لکه تاریک در تصویر نهایی ظاهر شود.
پس از اتصال، مدار تغذیه تلویزیون روشن میشود تا ولتاژ و جریان بک لایت بررسی گردد. در این مرحله، روشنایی و پاسخ نوری بک لایت با برد اصلی هماهنگ میشود تا از مصرف انرژی استاندارد و ایمنی کامل اطمینان حاصل شود.
برندهای مطرح مانند سامسونگ، الجی، سونی و شیائومی علاوه بر تستهای کارخانه تأمینکننده، آزمایشهای اختصاصی خود را روی بک لایت انجام میدهند. برخی برندها حتی بک لایتها را تحت آزمون نوری ۱۰۰۰ ساعته قرار میدهند تا از ثبات عملکرد در درازمدت اطمینان حاصل کنند.
در این بخش، تلویزیونهای نهایی با بک لایتهای نصبشده، در محیطهایی مشابه خانه کاربران قرار میگیرند. دستگاهها به مدت چند هفته در شرایط مختلف (گرمای بالا، سرمای ملایم، رطوبت و گردوغبار) روشن میمانند تا رفتار نور در طول زمان ثبت شود.
یکی از مهمترین معیارهای کنترل کیفیت نهایی، بررسی پایداری رنگ و روشنایی است. مهندسان با دستگاههای رنگسنج و فوتومتر، تغییرات شدت نور و دمای رنگ را اندازهگیری میکنند تا اطمینان حاصل شود نور بک لایت در طول زمان زرد یا آبی نمیشود.
برای اطمینان از دوام در حملونقل، تلویزیونها در دستگاههای شبیهساز لرزش و سقوط قرار میگیرند. در این مرحله، مقاومت اتصالات داخلی بک لایت در برابر ضربات بررسی میشود تا از آسیب احتمالی هنگام انتقال به فروشگاهها یا منازل جلوگیری شود.
پیش از تحویل تلویزیون به مشتری، نمایندگیها معمولاً تلویزیونها را روشن میکنند تا از سلامت نور بک لایت و یکنواختی تصویر مطمئن شوند. این مرحله آخرین خط دفاعی در برابر محصولات معیوب است.
پس از ورود به خانه، عملکرد طولانیمدت بک لایت تا حد زیادی به رفتار کاربر بستگی دارد. عواملی مانند تنظیم روشنایی مناسب، جلوگیری از روشن ماندن طولانی تلویزیون و تهویه مناسب میتواند عمر بک لایت را چند برابر کند.
سفر بک لایت از کارخانه تا خانه، داستانی از دقت، فناوری و کنترل مداوم کیفیت است. از لحظه طراحی اولیه در اتاقهای مهندسی گرفته تا نصب نهایی در تلویزیونهای مدرن، هر مرحله با وسواس بالا و نظارت چندلایه انجام میشود تا نتیجه نهایی، تصویری روشن، یکنواخت و چشمنواز باشد.
بک لایت نه تنها منبع نور تلویزیون، بلکه قلب نوری آن است؛ بخشی که کیفیت تصویر، دقت رنگ و حس زنده بودن تصاویر را تعیین میکند. تولیدکنندگان بزرگ جهانی مانند سامسونگ، الجی و سونی با استفاده از فناوریهای نوین همچون Mini LED و Quantum Dot تلاش میکنند بک لایتهایی بسازند که روشنتر، بادوامتر و کممصرفتر باشند.
با این حال، حتی بهترین بک لایتها نیز بدون مراقبت صحیح عمر طولانی نخواهند داشت. رعایت تنظیمات نور متناسب با محیط، تهویه مناسب و خاموش کردن تلویزیون هنگام عدم استفاده، عواملی هستند که میتوانند عمر بک لایت را تا چند سال افزایش دهند.
>> خرید بک لایت 49h1800
خیر، هر برند بر اساس طراحی پنل خود، نوع خاصی از بک لایت را انتخاب میکند. به عنوان مثال، برندهایی مانند سونی از بک لایت Full Array استفاده میکنند در حالی که برخی مدلهای اقتصادی از نوع Edge-lit بهره میبرند.
کیفیت بک لایت با تستهای نوری، حرارتی و دوام سنجیده میشود. این تستها شامل بررسی یکنواختی نور، دمای عملکرد و پایداری رنگ در طول زمان هستند.
زیرا هر نقص کوچک در بک لایت میتواند به شکل لکه، سایه یا تفاوت روشنایی روی صفحه ظاهر شود. این مشکلات پس از مونتاژ دیگر قابل اصلاح نیستند، به همین دلیل بررسی دقیق در کارخانه حیاتی است.
بله، تفاوت در یکنواختی روشنایی، رنگ مشکی عمیق و درخشش رنگها معمولاً نشاندهنده بک لایت باکیفیتتر است. همچنین تلویزیونهای دارای فناوری Local Dimming معمولاً عملکرد بهتری در این زمینه دارند.
بله، در صورت خرابی میتوان بک لایت را تعویض کرد، اما این کار باید توسط متخصص انجام شود زیرا باز کردن پنل بدون ابزار مناسب ممکن است به صفحه نمایش آسیب بزند.
